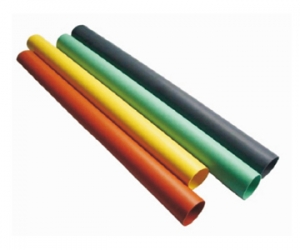

WMPG (Schrumpf Sammelschiene Hülse)

WMPG (Schrumpf Sammelschiene Hülse)

Beschreibung:
Detaillierte Beschreibung herunterladen

Hergestellt aus vernetzten Polyolefin
Hohe Beständigkeit gegen Tracking, Alterung und Erosion
Wird verwendet, um Isolationsschutz für Stromschiene in Schaltanlagen bieten und Umspannwerk
Kann in kontinuierlicher Länge geliefert werden
Dauerbetrieb Temperatur: -45 ℃ bis 105 ℃
Schrumpftemperatur: beginnen bei 110 ℃, und vollständig bei 130 ℃ erholt
Farbe: gelb, rot, grün, blau, schwarz

Technische Daten
Eigentum	Testmethode	Norm Wert
Betriebs-Temperatur	IEC 216	-45 ℃ bis 105 ℃
Zerreißfestigkeit	ASTM-D-2671	≥10MPa
Reißdehnung	ASTM-D-2671	≥400%
Zugfestigkeit nach Alterung	ASTM-D-2671	≥8 MPa (130 ℃, 168 Stunden)
Reißdehnung nach Alterung	ASTM-D-2671	≥320% (130 ℃, 168 Stunden)
Durchschlagfestigkeit	IEC 60243	≥25 kV / mm
Volumenwiderstand	IEC 60093	≥1 × 1014Ω · cm
Dielektrizitätskonstante	IEC 250	≤3.0
Längsschwindung	ASTM-D-2671	≤10%
Exzentrizität	ASTM-D-2671	≤30%
Wasseraufnahme	ISO 62	≤0.5%
Entzündbarkeit (Oxygen Index)	IEC 4589	≥28
Kupferkorrosion	ASTM-D-2671	Keine Korrosion (130 ℃, 168h)
Kaltbiege	ASTM-D-2671	Keine Risse (-40 ℃, 4 Stunden)

Auswahltabelle (10 kV Schrumpf Sammelschiene Hülse)
Art.Nr.	Im Lieferzustand / mm		Nach Recovered / mm		Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Art.Nr.	ID (Min)	Wandstärke	ID (Max)	Wandstärke (± 10%)	Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Ф20	20	1.2	8	2.5	1000	20	15
Ф25	25	1.2	11	2.5	1000	25	15
Ф30	30	1.2	13	2.5	1000	30	20
Ф40	40	1.2	16	2.5	1000	40	25
Ф50	50	1.3	18	2.7	1000	50	30
Ф65	65	1.3	28	2.7	1000	65	40
Ф75	75	1.3	31	2.7	1000	75	50
Ф85	85	1.3	36	2.7	1000	85	55
Ф100	100	1.3	42	2.7	1000	100	75
Ф120	120	1.3	48	2.7	1000	120	85
Ф150	150	1.3	62	2.7	1000	150	105
Ф180	180	1.3	73	2.7	1000	180	120
Ф210	210	1.3	84	2.7	1000	210	130
Ф230	230	1.2	85	2.7	1000	230	135
Ф250	250	1.5	102	3.7	1000	250	140
Ф300	300	1.6	110	3.9	1000	300	160
Ф350	350	1.2	142	3	1000	350	200
Ф400	400	1.2	160	3	1000	400	260
Ф450	450	1.4	193	3.2	1000	450	300
Ф500	500	1.2	193	3.2	1000	500	330

Auswahltabelle (20 kV Schrumpf Sammelschiene Hülse)
Art.Nr.	Im Lieferzustand / mm		Nach Recovered / mm		Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Art.Nr.	ID (Min)	Wandstärke	ID (Max)	Wandstärke (± 10%)	Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Ф30	30	1.6	12	3.7	1000	30	20
Ф40	40	1.6	16	3.7	1000	40	25
Ф50	50	1.6	20	3.7	1000	50	30
Ф60	60	1.6	25	3.7	1000	60	40
Ф70	70	1.6	30	3.7	1000	70	45
Ф85	85	1.5	32	3.7	1000	85	55
Ф100	100	1.5	40	3.7	1000	100	65
Ф120	120	1.5	50	3.7	1000	120	80
Ф140	140	1.5	56	3.7	1000	140	100
Ф160	120	1.5	64	3.7	1000	160	110
Ф180	180	1.5	72	3.7	1000	180	130
Ф200	200	1.5	82	3.7	1000	200	140
Ф220	220	1.5	88	3.7	1000	220	150

Auswahltabelle (35 kV Schrumpf Sammelschiene Hülse)
Art.Nr.	Im Lieferzustand / mm		Nach Recovered / mm		Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Art.Nr.	ID (Min)	Wandstärke	ID (Max)	Wandstärke (± 10%)	Standardlänge / mm	Geeignet für Rechteck Busbar / mm	Geeignet für Rund Busbar / mm
Ф25	25	2	10	4.7	1000	25	15
Ф30	30	2	15	4.7	1000	30	20
Ф40	40	2	17	4.7	1000	40	25
Ф50	50	2	20	4.9	1000	50	25
Ф65	65	2	27	5.2	1000	65	30
Ф75	75	2	30	5.2	1000	75	35
Ф85	85	2	32	5.2	1000	85	40
Ф100	100	2	39	5.2	1000	100	75
Ф120	120	2	50	5.2	1000	120	85
Ф150	150	2	60	5.2	1000	150	105
Ф180	180	2.2	70	5.5	1000	180	120
Ф210	210	2.1	82	5.3	1000	210	130
